FNIRSI DSO-TC3 – портативний цифровий осцилограф, тестер електронних компонентів та генератор сигналів 3-в-1
FNIRSI DSO-TC3 — універсальний вимірювальний прилад, який поєднує функції цифрового осцилографа, тестера електронних компонентів та генератора сигналів. Компактний корпус, кольоровий 2,4-дюймовий дисплей і вбудований акумулятор роблять пристрій зручним рішенням для ремонту електроніки, діагностики плат, навчання та лабораторних робіт.
Осцилограф підтримує частоту дискретизації до 10 MSa/s та смугу пропускання 500 кГц, що дозволяє аналізувати аналогові й цифрові сигнали, виконувати автоматичні вимірювання параметрів сигналу та використовувати різні режими запуску.
Функція тестера компонентів автоматично визначає тип елемента та вимірює його основні характеристики. Прилад підтримує перевірку транзисторів, MOSFET, тиристорів, діодів, стабілітронів, резисторів, конденсаторів, котушок індуктивності та батарейок.
Вбудований генератор сигналів формує шість типів сигналів із максимальною частотою до 10 кГц, що дозволяє використовувати пристрій для налагодження та тестування електронних схем.
Додатково доступні функції перевірки провідності зі звуковою індикацією, вимірювання напруги, декодування ІЧ-сигналів NEC, тестування датчиків DS18B20 і DHT11, а також автоматичне калібрування.
Характеристики
Загальні характеристики
Бренд: FNIRSI
Модель: DSO-TC3
Тип пристрою: осцилограф / тестер компонентів / генератор сигналів
Дисплей: кольоровий LCD 2,4"
Живлення: вбудований літієвий акумулятор
Зарядка: USB Type-C, 5 В
Розміри: 79 × 103 × 31 мм

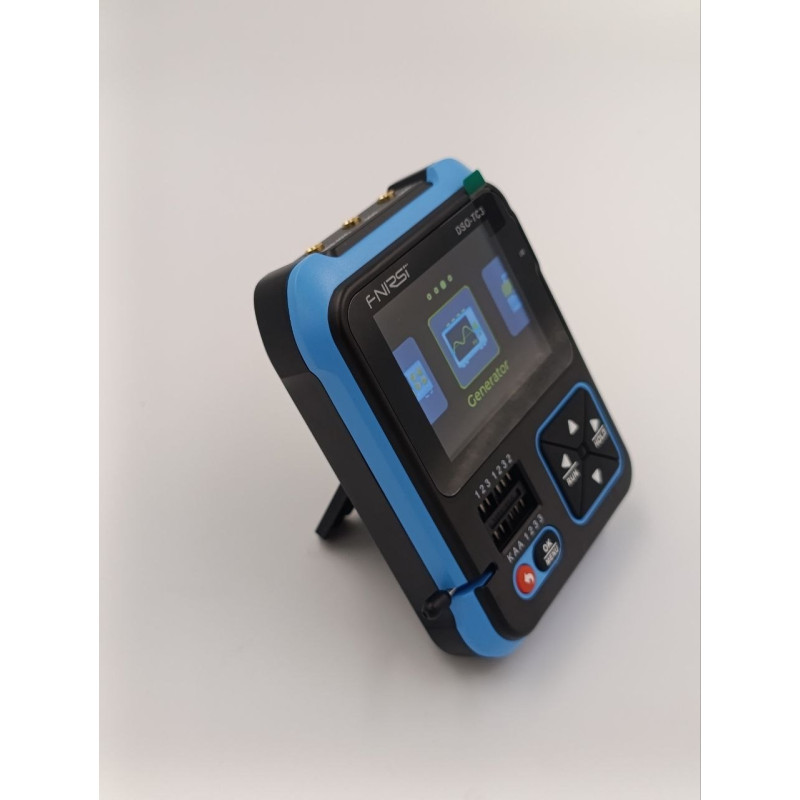

Підставка: складна
Осцилограф
Частота дискретизації: 10 MSa/s
Смуга пропускання: 500 кГц
Вхідний опір: 1 МОм
Тип підключення: AC/DC
Максимальна напруга:
щуп 1× — до 40 В
щуп 10× — до 400 В
Вертикальна чутливість: 10 мВ – 10 В
Горизонтальна розгортка: 1 мкс – 10 с
Режими тригера: Auto / Normal / Single
Типи тригера: по наростаючому та спадаючому фронту
Автоматичні вимірювання:
Vmax
Vmin
Vpp
Vavg
Vrms
Частота
Скважність
Період
Тестер компонентів
Підтримує визначення та вимірювання:
NPN і PNP транзисторів
MOSFET
JFET
IGBT
Тиристорів (SCR)
Симісторів
Діодів
Подвійних діодів
Стабілітронів
Резисторів
Конденсаторів
Індуктивностей
Батарейок
Діапазони вимірювань:
Опір: 0,01 Ω – 50 МОм
Ємність: 25 пФ – 100 мФ
Індуктивність: 10 мкГн – 1000 Гн
Напруга батарей: 0,1 – 4,5 В
Стабілітрони: до 32 В
Генератор сигналів
Типи сигналів:
Синусоїда
Прямокутний сигнал
Імпульсний сигнал
Трикутний сигнал
Пилкоподібний сигнал
Постійна напруга (DC)
Максимальна частота: 10 кГц
Амплітуда: до 3,3 В
Додаткові функції
Перевірка провідності зі звуковою індикацією
Вимірювання напруги 0–40 В
ІЧ-декодер NEC
Тестування датчика DS18B20
Тестування датчика DHT11
Автоматичне калібрування

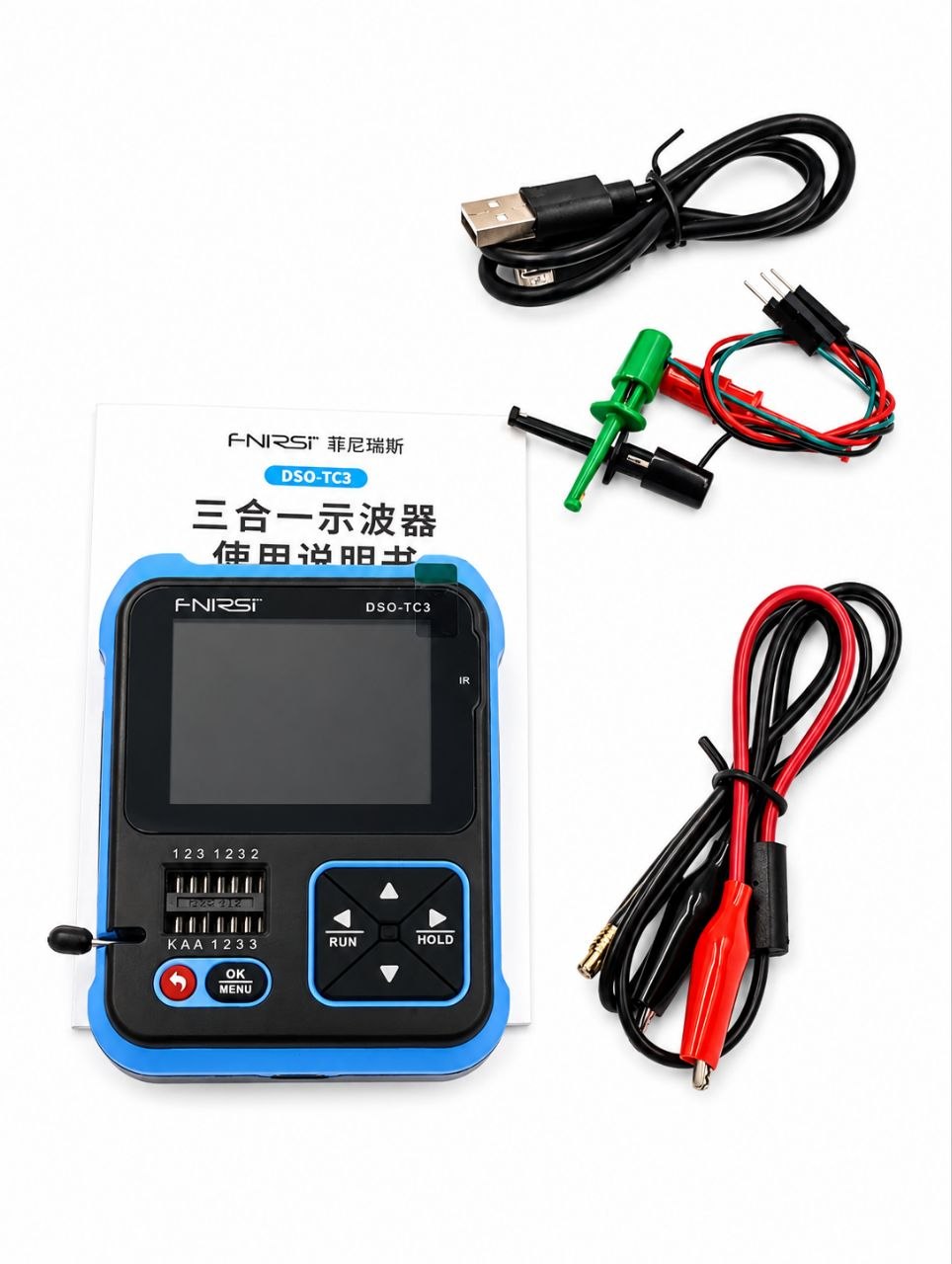

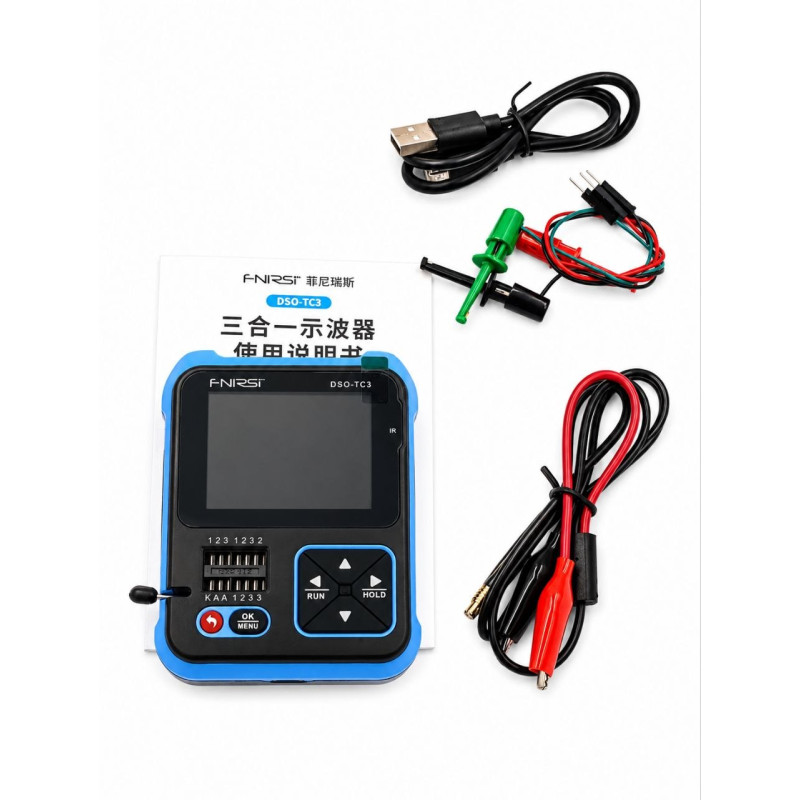

Комплектація
Осцилограф FNIRSI DSO-TC3 — 1 шт.
Осцилографічний щуп — 1 шт.
Кабель USB Type-C — 1 шт.
Комплект тестових проводів — 1 шт.
Інструкція користувача — 1 шт.

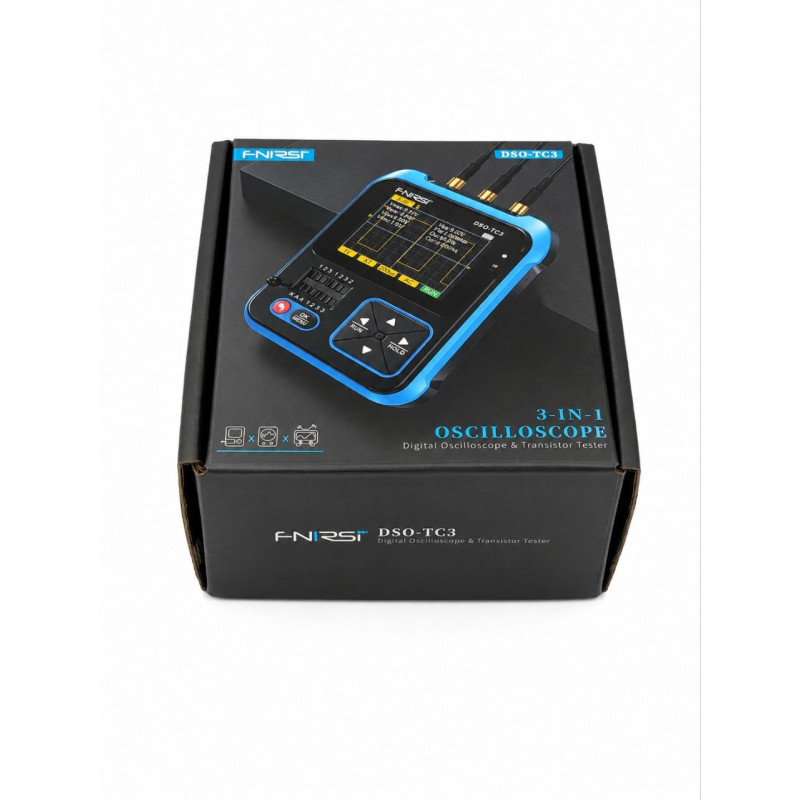

Заводська упаковка — 1 шт.
